Die unterschiedlichen Druckzangen
Die kleine Druckzelle

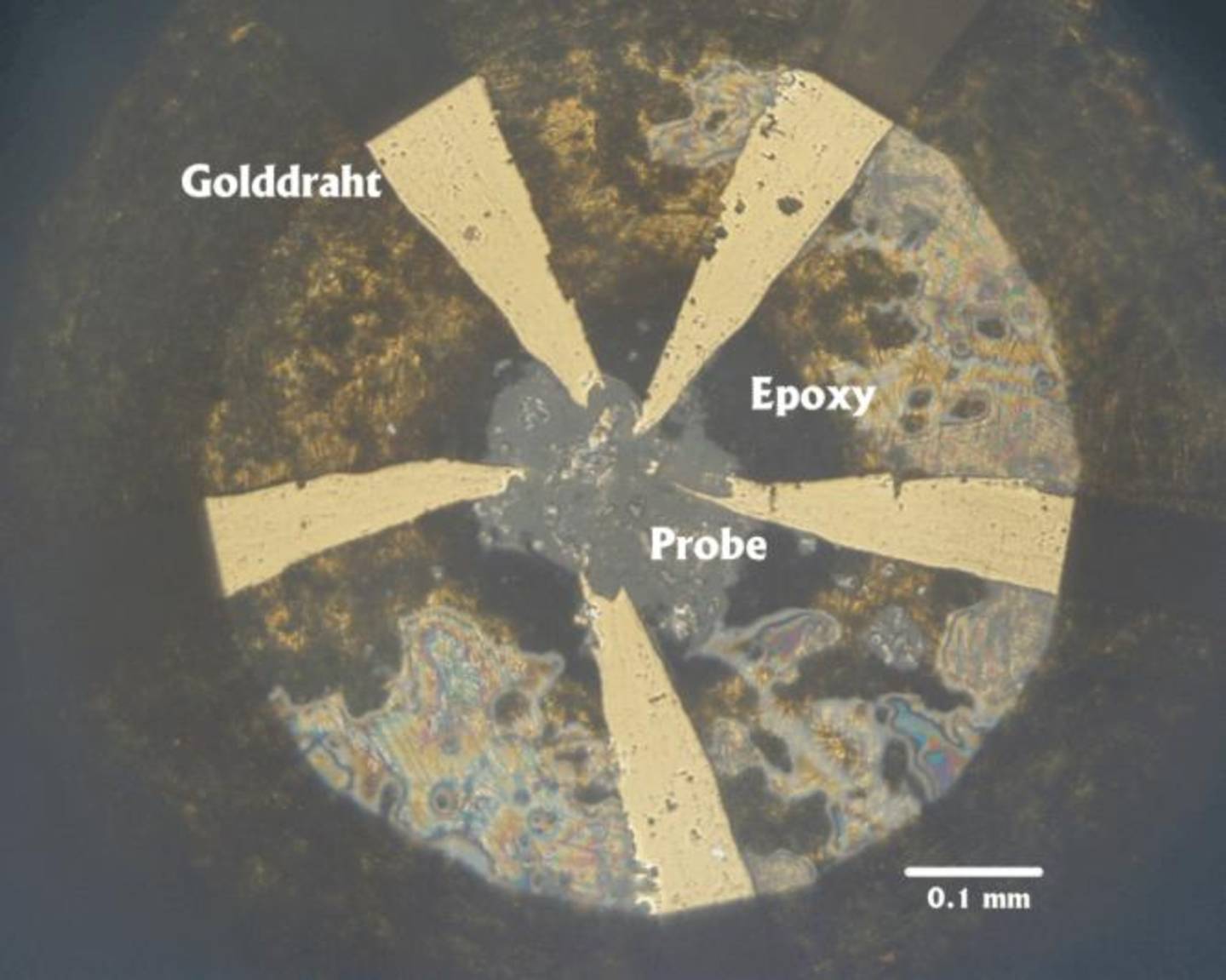

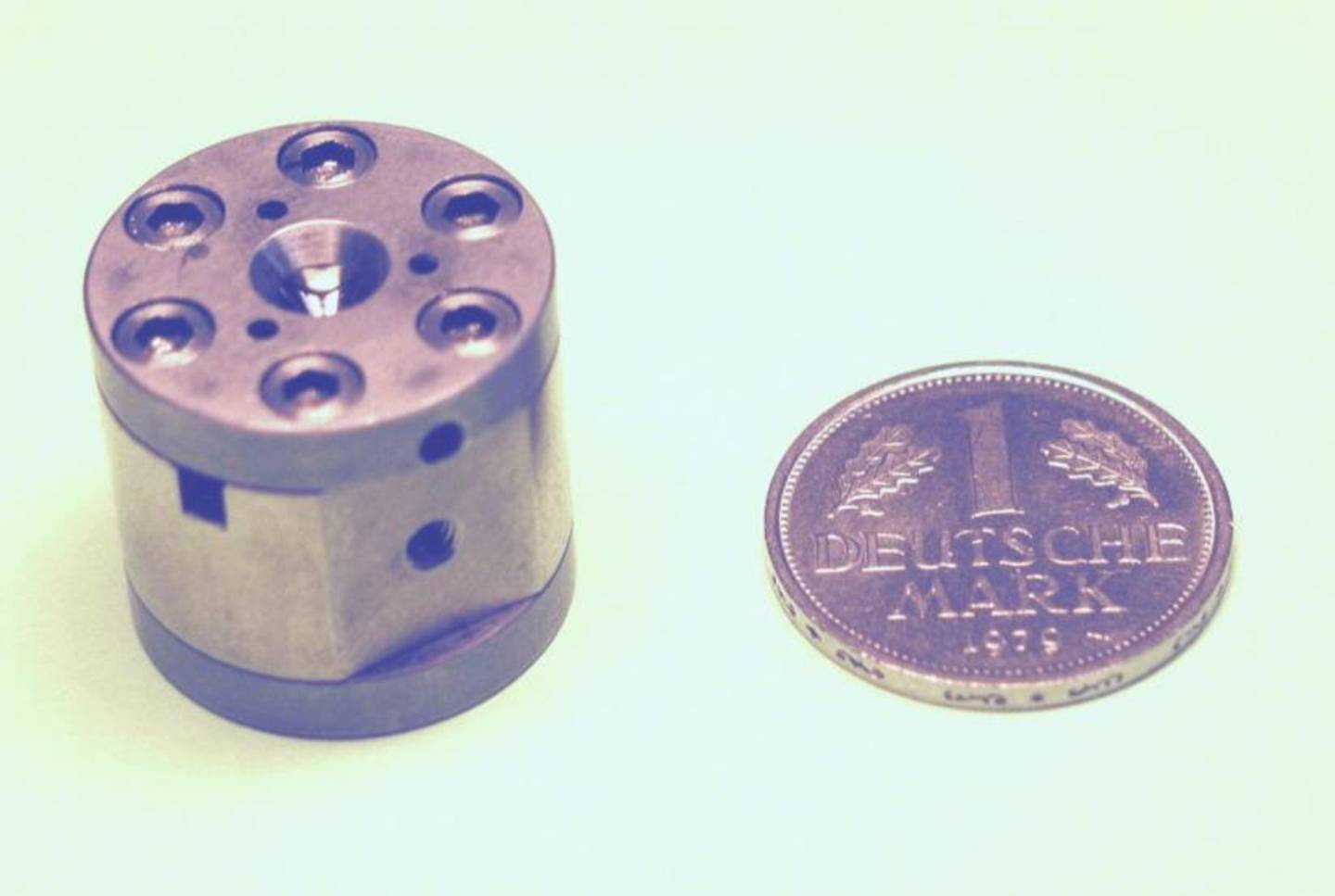

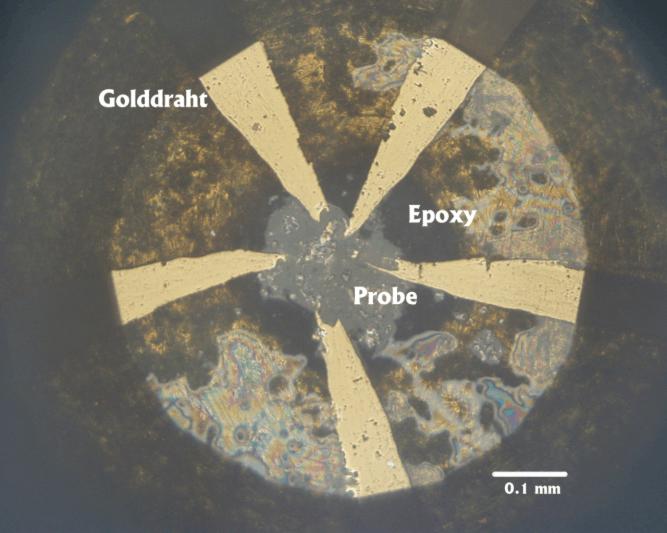

In dieser Druckzange werden speziell geschliffene Naturdiamanten als Druckstempel verwendet. Je nach Stirnflächendurchmesser (0.3 - 0.7 mm) sind Drücke bis p > 1 Mbar ( > 10 GPa) möglich. Die Druckbestimmung erfolgt mittels der Rubinfluoreszenzmethode, d.h. kleinste Rubinsplitter auf der Stirnfläche des oberen Stempels, im Bereich des Probenraumes positioniert, sorgen für ein Fluoreszenzsprektrum, welches sich proportional mit zunehmenden Druck immer weiter verschiebt.
Anwendung:
* Widerstandsmessungen (an metallischen Pulverproben)
* Mößbauer-Spektroskopie
* energiedispersive Röntgendiffraktometrie mit Synchrotronstrahlung
* elastische kernresonante Streuung (Nulcear Forward Scattering / NFS) mit Synchrotronstrahlung
Die neue Titan-Zelle

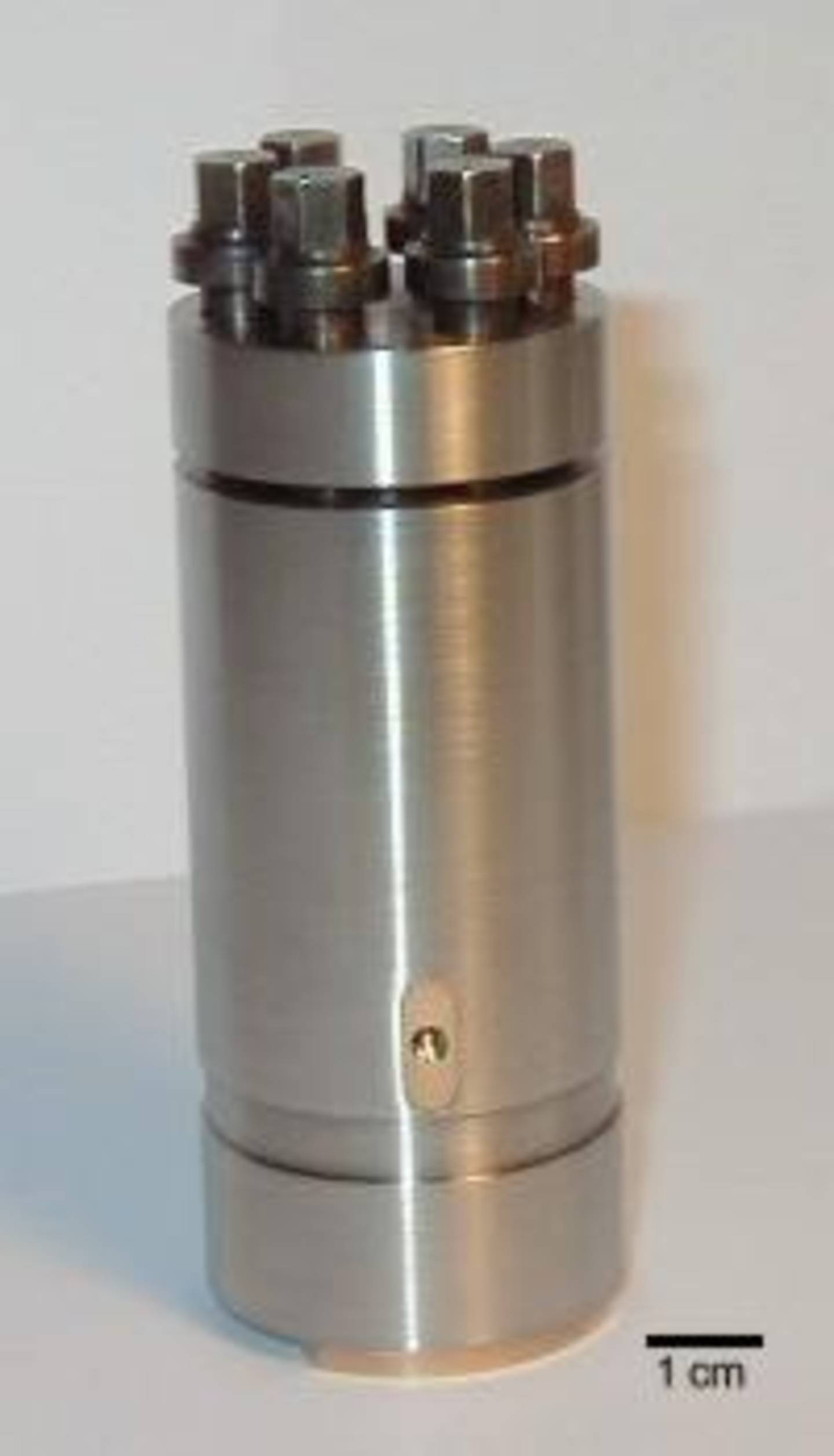

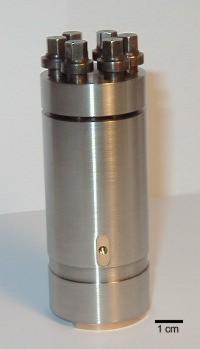

Diese Druckzange ist aus einer speziellen Titan-Legierung (geringe thermische Ausdehnung) gefertigt. Als Druckstempel werden schwarze Industriediamanten verwendet.
Druckbestimmung über Tc von Pb
bisher: p = 10 GPa
Ziel: bis 20 GPa
Anwendung:

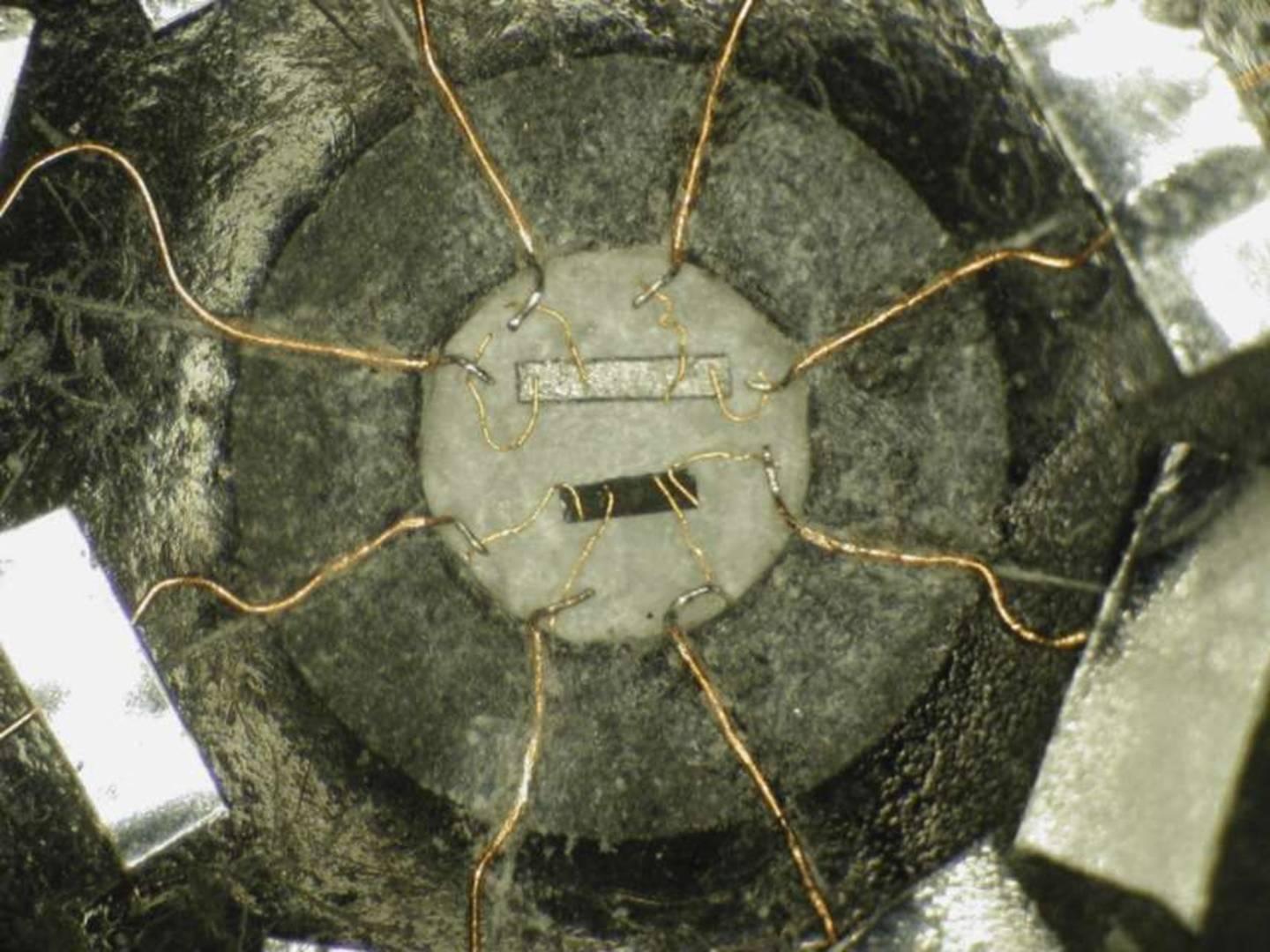

* richtungsabhängige elektr.Widerstandsmessungen
Die große Druckzelle

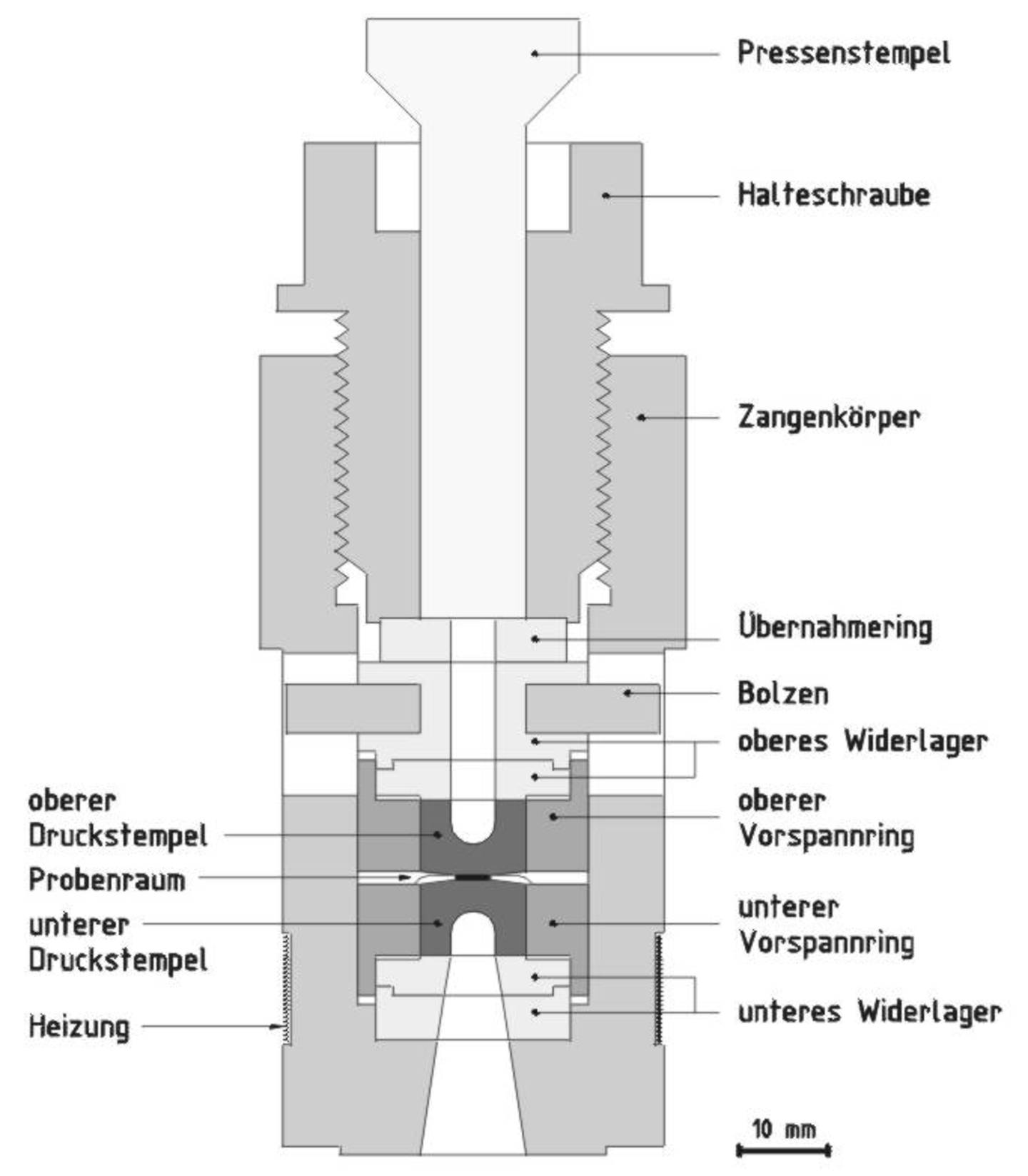

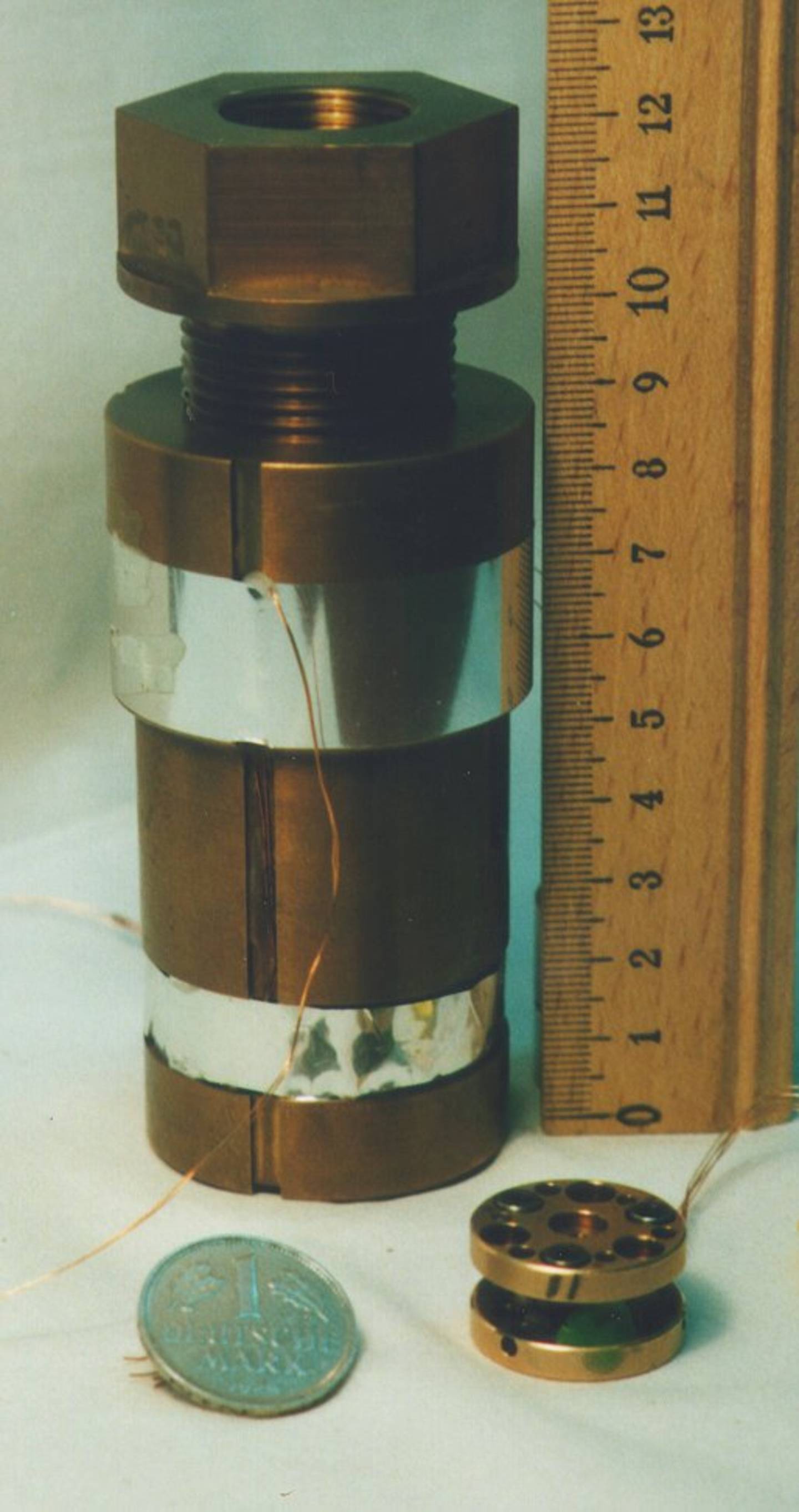

Diese Druckzange kann sowohl mit Borcarbid-Stempeln (p < 15 GPa) als auch mit Stempeln aus Industriediamanten (p < 30 GPa) betrieben werden. Die Druckbestimmung erfolgt über Tc von Pb.
Anwendung:
* Mößbauer-Spektroskopie
* auch für Widerstandsmessungen geeignet
